南京软件定制开发之光栅式小角度检查仪

发布时间:Mar 06, 2020         已有 人浏览
主要技术指标:
1.测量范围: 0-10mm;0-50mm;
2.分 辨 力: 0.25µm; 0.125µm;0.1µm
3.示值误差: 任意 1mm≤0.5µm;
10mm≤ 1.5µm;50mm≤ 3µm
4.功 耗 : 不大于 10W;
5.体 积 : 检定装置 220×180×350mm
(大量程为 260×200×400mm);
6.重 量 : 12 ㎏(大量程约为 16 ㎏);

工作原理和结构:
计算机型光栅式指示表检定系统是利用光栅很多等节距的刻线排列构成测长的原理,把直线位移变成电信号,经接口电路(前置放大、分相、整形、电子细分),将光转变正弦波信号变成电脉冲,并与计算机通讯连接,然后进行记数和数据处理,最后由输出设备打印机打印出检定纪录。
整机检定装置(光栅传感器、通信接口盒、包裹信号整形电路)5V 直流电原、计算机、打印机、三部分组成。产品现采用整机一体化(由 9 针串口输出直接与计算机通讯)。
传感器后面设有蜂鸣器,当正确接通电源时,蜂鸣器连续响四声(此时与计算机进行通讯)。九孔插座与计算机主机的串口相连。随仪器配备 5V 稳压电源给接口盒和传感器提供工作电源。

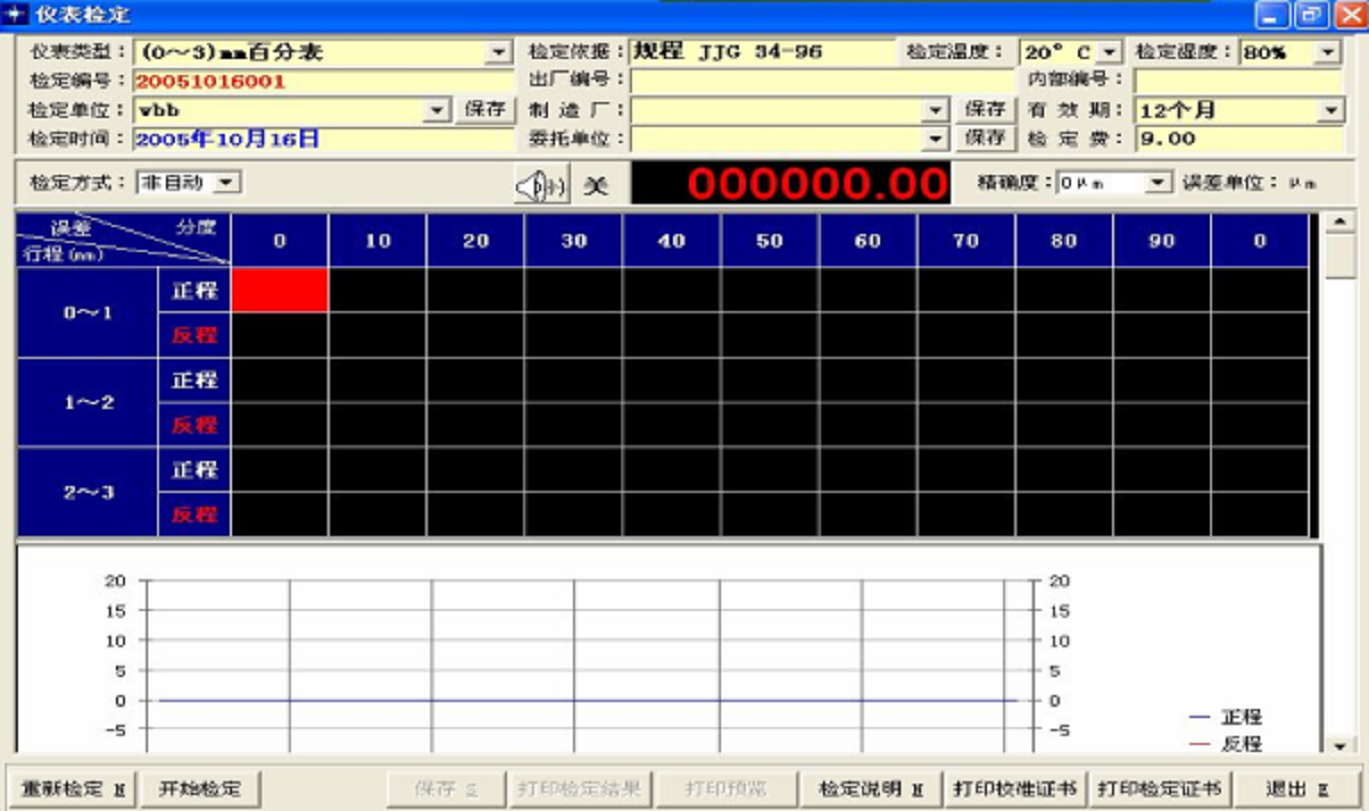

软件界面展示:
